یکی از اشتباهات رایج در پروژههای الکترونیک و اینترنت اشیا (IoT)، اتصال مستقیم سنسورهای ۵ ولتی به پایههای ورودی ESP32 است. این اشتباه در برخی موارد میتواند باعث آسیب دائمی به میکروکنترلر شود.
بیشتر سنسورهای موجود در بازار مانند برخی ماژولهای اولتراسونیک، سنسورهای مادون قرمز (IR)، ماژولهای تشخیص فاصله و بسیاری از بردهای آردوینویی با ولتاژ ۵ ولت کار میکنند. در مقابل، میکروکنترلرهای خانواده ESP32 از جمله ESP32-WROOM، ESP32-S3 و ESP32-C3 بر پایه منطق ۳.۳ ولت طراحی شدهاند.
این موضوع به این معناست که اگر خروجی یک سنسور ۵ ولتی مستقیماً به پایه ورودی ESP32 متصل شود، ولتاژی بالاتر از محدوده مجاز به پایه میکروکنترلر اعمال خواهد شد. در بهترین حالت سیستم ناپایدار عمل میکند و در بدترین حالت ممکن است پایه ورودی یا حتی کل تراشه آسیب ببیند.
ESP32 یک میکروکنترلر مبتنی بر منطق ۳.۳ ولت است. این یعنی پایههای ورودی و خروجی آن برای کار در محدوده ۳.۳ ولت طراحی شدهاند و اعمال ولتاژ ۵ ولت به پایههای GPIO میتواند خطرناک باشد.
به زبان ساده، اگر خروجی یک سنسور ۵ ولتی مستقیماً به ورودی ESP32 متصل شود، ممکن است ولتاژی بیشتر از مقدار مجاز به تراشه اعمال شود. نتیجه این کار میتواند از عملکرد ناپایدار و خطاهای تصادفی گرفته تا سوختن پایههای ورودی یا حتی آسیب به کل تراشه باشد.
اید بین ولتاژ تغذیه سنسور و ولتاژ خروجی سیگنال سنسور تفاوت قائل شد.
برخی سنسورها با ۵ ولت تغذیه میشوند اما خروجی آنها همچنان در محدوده ۳.۳ ولت قرار دارد و برای ESP32 ایمن هستند. از طرف دیگر، برخی سنسورها هنگام ارسال سیگنال واقعاً ۵ ولت را روی پایه خروجی قرار میدهند که اتصال مستقیم آنها به ESP32 توصیه نمیشود.
به همین دلیل، بررسی دیتاشیت سنسور قبل از اتصال آن به مدار ضروری است.
چگونه سنسورهای ۵ ولتی را به ESP32 متصل کنیم؟
۱. استفاده از تقسیم مقاومتی (Voltage Divider)
سادهترین روش برای کاهش ولتاژ خروجی یک سنسور، استفاده از دو مقاومت است.
در این روش، ولتاژ ۵ ولتی خروجی سنسور به حدود ۳.۳ ولت کاهش پیدا میکند و سپس به ورودی ESP32 اعمال میشود.
این روش برای بسیاری از سیگنالهای دیجیتال ساده مناسب است و هزینه بسیار کمی دارد.
۲. استفاده از مبدل سطح منطقی (Logic Level Converter)
اگر با پروتکلهایی مانند I2C، UART یا سایر ارتباطات دیجیتال کار میکنید، استفاده از مبدل سطح منطقی گزینه حرفهایتری محسوب میشود.
این ماژولها بهطور خودکار سیگنالهای ۵ ولتی را به ۳.۳ ولت و بالعکس تبدیل میکنند و امنیت بیشتری برای مدار فراهم میکنند.
۳. انتخاب سنسورهای سازگار با ۳.۳ ولت
در بسیاری از پروژههای جدید، میتوان از سنسورهایی استفاده کرد که مستقیماً با ۳.۳ ولت کار میکنند.
این کار علاوه بر کاهش قطعات اضافی، طراحی مدار را سادهتر و احتمال بروز خطا را کمتر میکند.
۴. استفاده از مدارهای واسط
در برخی کاربردهای صنعتی یا حرفهای، از ترانزیستورها، ماسفتها یا آیسیهای مخصوص برای تطبیق سطوح ولتاژ استفاده میشود. این روش معمولاً در پروژههای پیشرفتهتر به کار میرود.
یک اشتباه رایج
بعضی افراد تصور میکنند چون برد ESP32 از طریق USB با ۵ ولت تغذیه میشود، پایههای GPIO نیز میتوانند ۵ ولت را تحمل کنند.
این تصور اشتباه است.
ولتاژ ۵ ولت پس از ورود به برد توسط مدار تغذیه به ۳.۳ ولت تبدیل میشود و تراشه ESP32 همچنان یک میکروکنترلر ۳.۳ ولتی باقی میماند. بنابراین تغذیه شدن برد با ۵ ولت به معنای تحمل ۵ ولت روی پایههای ورودی و خروجی نیست.

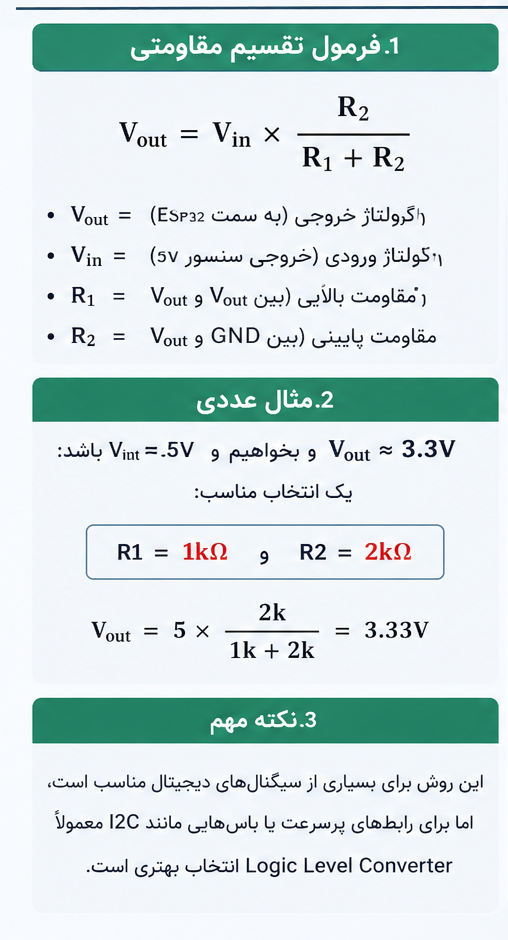

فرمول تقسیم مقاومتی
فقط دقت کن تقسیم مقاومتی برای بسیاری از سیگنالهای دیجیتال مناسب است، اما برای رابطهای پرسرعت یا باسهایی مانند I2C معمولاً Logic Level Converter انتخاب بهتری محسوب میشود.
