آموزش ساخت پاور بانک با باتری 18650 لیتیومی
پاور بانک یکی از کاربردیترین وسایل برای شارژ دستگاههای الکترونیکی در زمانی است که به برق دسترسی نداریم. در این آموزش قصد داریم به صورت کامل نحوه ساخت یک پاور بانک قدرتمند با استفاده از باتریهای لیتیومی 18650 را توضیح دهیم.
اتری مورد استفاده در این پروژه، باتری لیتیومی 18650 است. این نوع باتریها به دلیل ظرفیت بالا، طول عمر مناسب و اندازه استاندارد، یکی از بهترین گزینهها برای ساخت پاور بانک محسوب میشوند. هنگام انتخاب باتری 18650 باید به ظرفیت آن که با واحد میلیآمپر ساعت (mAh) مشخص میشود توجه کنید. هرچه مقدار میلیآمپر باتری بیشتر باشد، ظرفیت ذخیره انرژی بالاتر خواهد بود و در نتیجه پاور بانک شما میتواند دستگاههای بیشتری را شارژ کند یا یک دستگاه را دفعات بیشتری شارژ نماید.

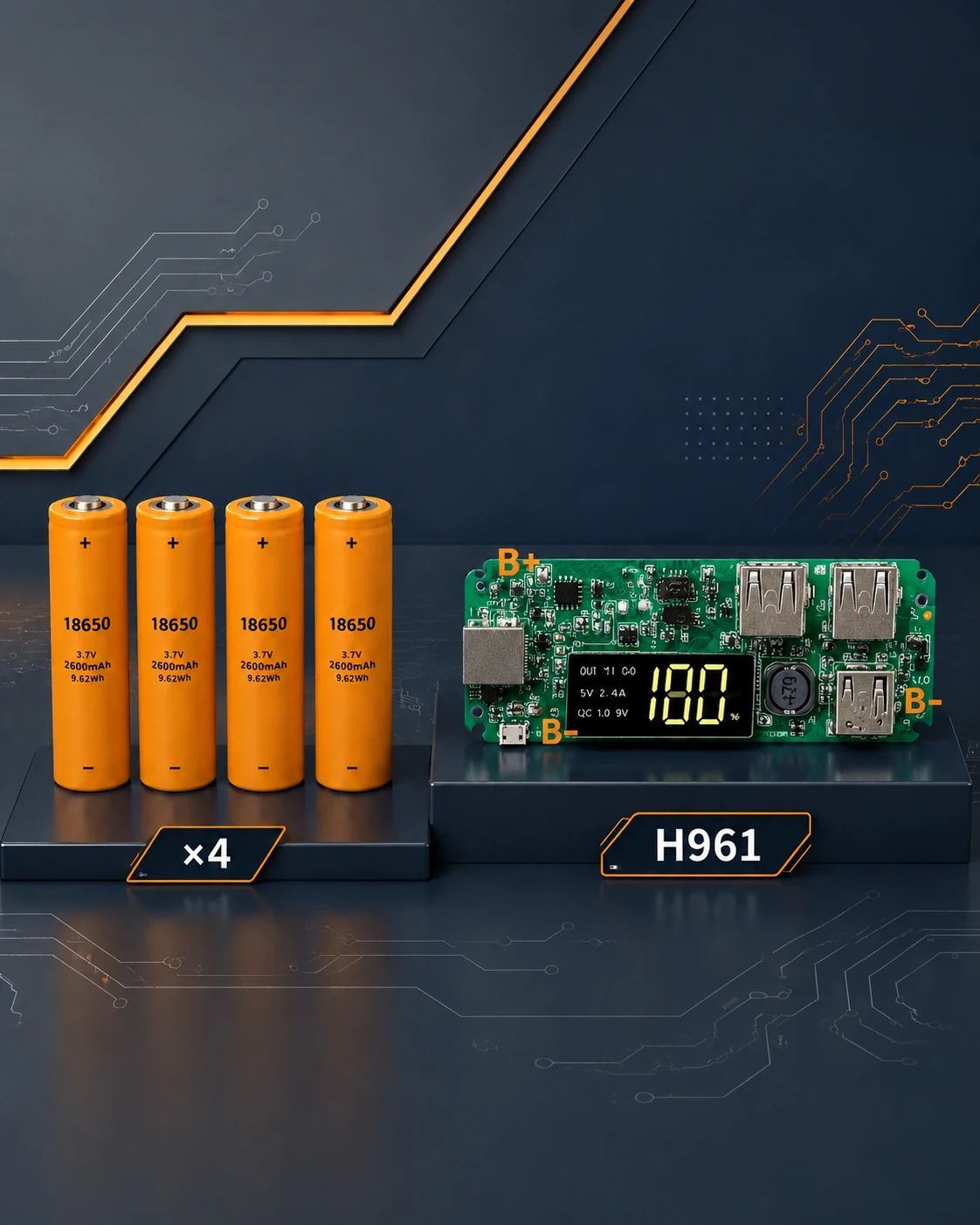

در این پروژه برای مدیریت شارژ و خروجی از ماژول H961 استفاده شده است. این ماژول وظیفه کنترل شارژ باتریها، محافظت از آنها و تبدیل ولتاژ مناسب برای خروجی USB را بر عهده دارد. استفاده از این ماژول باعث میشود پاور بانک شما ایمنتر و پایدارتر کار کند.

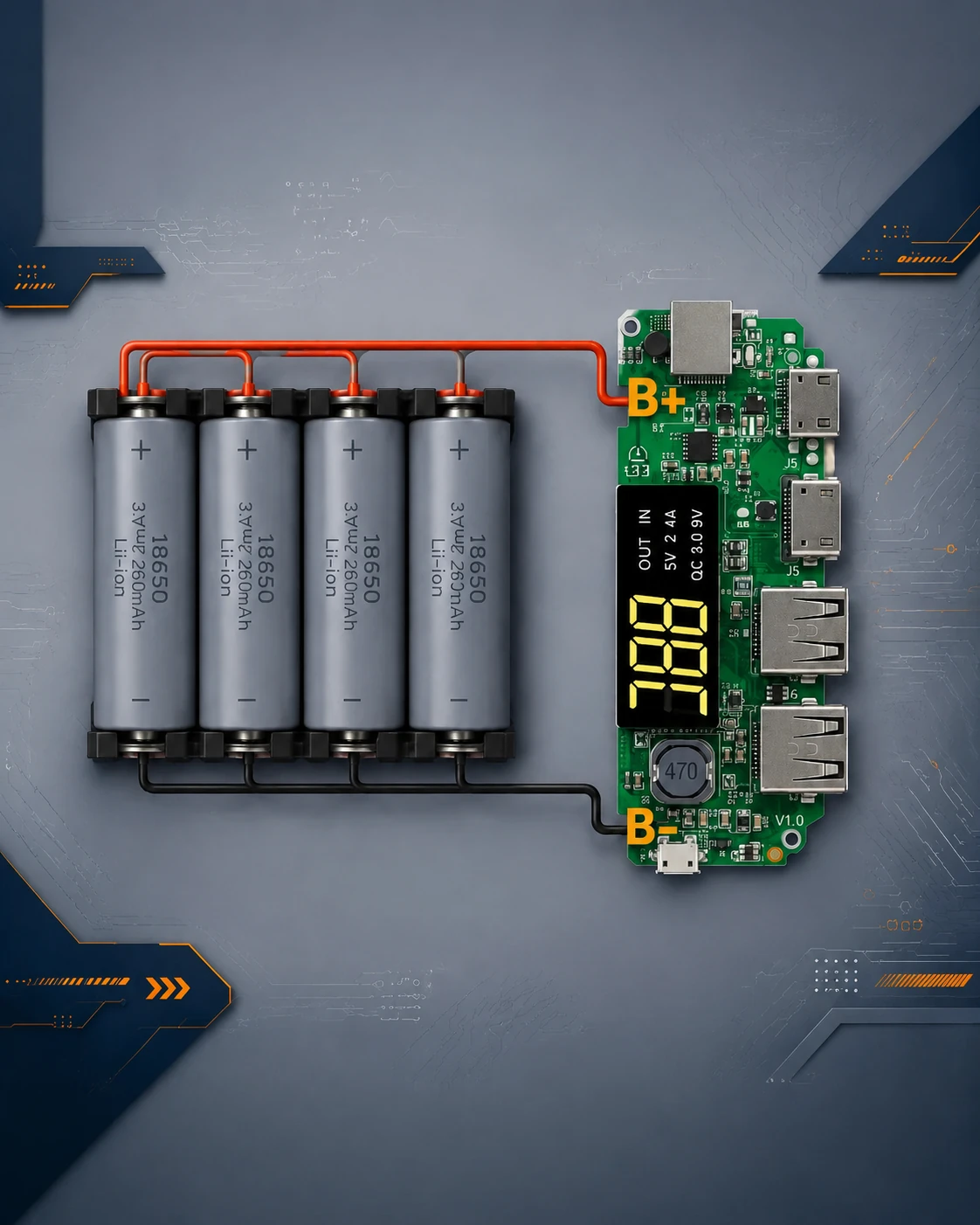

یکی از نکات مهم در ساخت پاور بانک، نحوه اتصال باتریها است. در این پروژه باتریهای 18650 به صورت موازی به یکدیگر متصل شدهاند. اتصال موازی باعث میشود ظرفیت کلی افزایش پیدا کند در حالی که ولتاژ ثابت باقی میماند. در این حالت تمام قطبهای مثبت باتریها به یکدیگر متصل میشوند و سپس به پایه +B ماژول H961 وصل میشوند. همچنین تمام قطبهای منفی باتریها نیز به یکدیگر متصل شده و به پایه -B ماژول متصل میشوند.

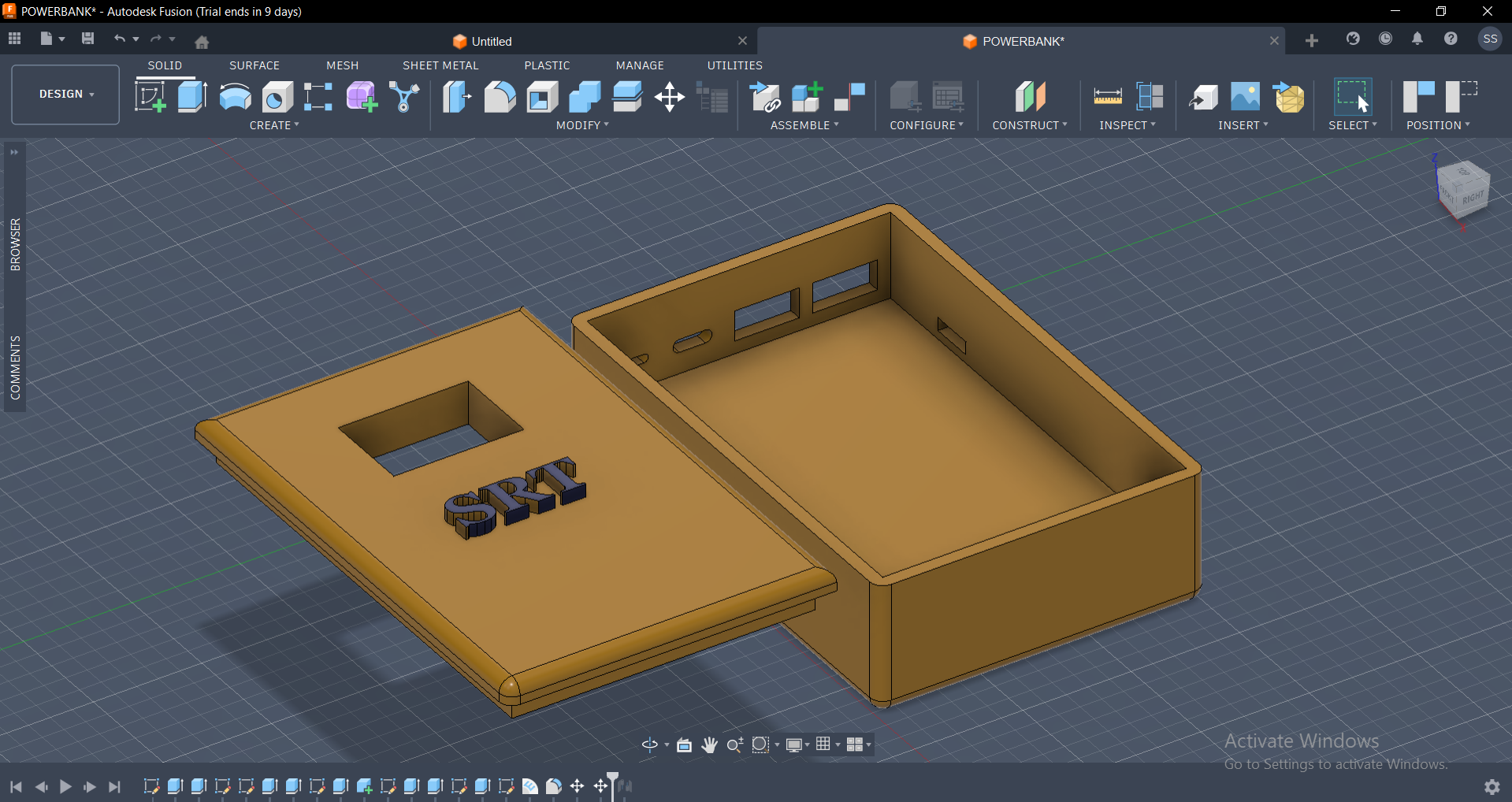

بدنه یا باکس پاور بانک نیز طراحی کردهایم تا درون باکس ساخته شده تمام قطعات به شکل منظم و ایمن درون آن قرار بگیرند. طراحی مناسب باکس علاوه بر زیبایی، باعث محافظت بهتر از باتریها و مدار داخلی میشود.
اگر تجهیزات لازم برای ساخت این پاور بانک را در اختیار ندارید، جای نگرانی نیست. شما میتوانید تمام قطعات مورد نیاز این پروژه را به صورت جداگانه تهیه کنید. همچنین امکان سفارش پاور بانک کامل و آماده نیز وجود دارد تا بدون نیاز به مونتاژ، از یک پاور بانک با کیفیت استفاده کنید.
برای خرید قطعات یا سفارش پاور بانک کامل و آماده، کافی است از طریق ایدی ما در پیامرسان بله با ما ارتباط برقرار کنید.
