آموزش ساخت شیر آب لمسی (بدون کدنویسی )

آموزش ساخت شیر آب لمسی (بدون کدنویسی + هزینه کمتر از ۲۰۰ هزار تومان)

در این آموزش یاد می‌گیری چطور تنها با چند قطعه ساده و ارزان، یک شیر آب لمسی بسازی که با نزدیک شدن دست فعال می‌شود و بدون هیچ‌گونه لمس، آب را پمپاژ می‌کند.
این پروژه نیازی به آردوینو یا کدنویسی ندارد و برای مبتدی‌ها و افرادی که تازه وارد دنیای الکترونیک شده‌اند، فوق‌العاده است.

قطعات مورد نیاز

• ماژول سنسور مجاورتی IR

• ترانزیستور TIP32C (PNP)

• پمپ آب DC کوچک

• کابل USB

• مقاومت ۱k

• چند تکه سیم

عملکرد مدار به زبان ساده

وقتی دست شما به نزدیکی سنسور IR می‌رسد، نور مادون‌قرمز بازتاب می‌شود و ماژول یک سیگنال خروجی می‌دهد.
این سیگنال وارد ترانزیستور TIP32C می‌شود. ترانزیستور مثل یک کلید الکترونیکی عمل می‌کند و باعث می‌شود پمپ آب از طریق کابل USB روشن شود.
تا زمانی که دست شما جلوی سنسور باشد، پمپ فعال است و وقتی دست را بردارید، پمپ خاموش می‌شود.

چرا این مدار بدون کدنویسی کار می‌کند؟

• سنسور IR خودش ماژول کنترل داخلی دارد و خروجی آماده می‌دهد. فقط کافی است آن را درست سیم‌کشی کنید.

• ترانزیستور TIP32C وظیفه تقویت جریان و سوییچ کردن پمپ را برعهده دارد.
  بنابراین هیچ نیازی به آردوینو، ESP32 یا برنامه‌نویسی نیست.

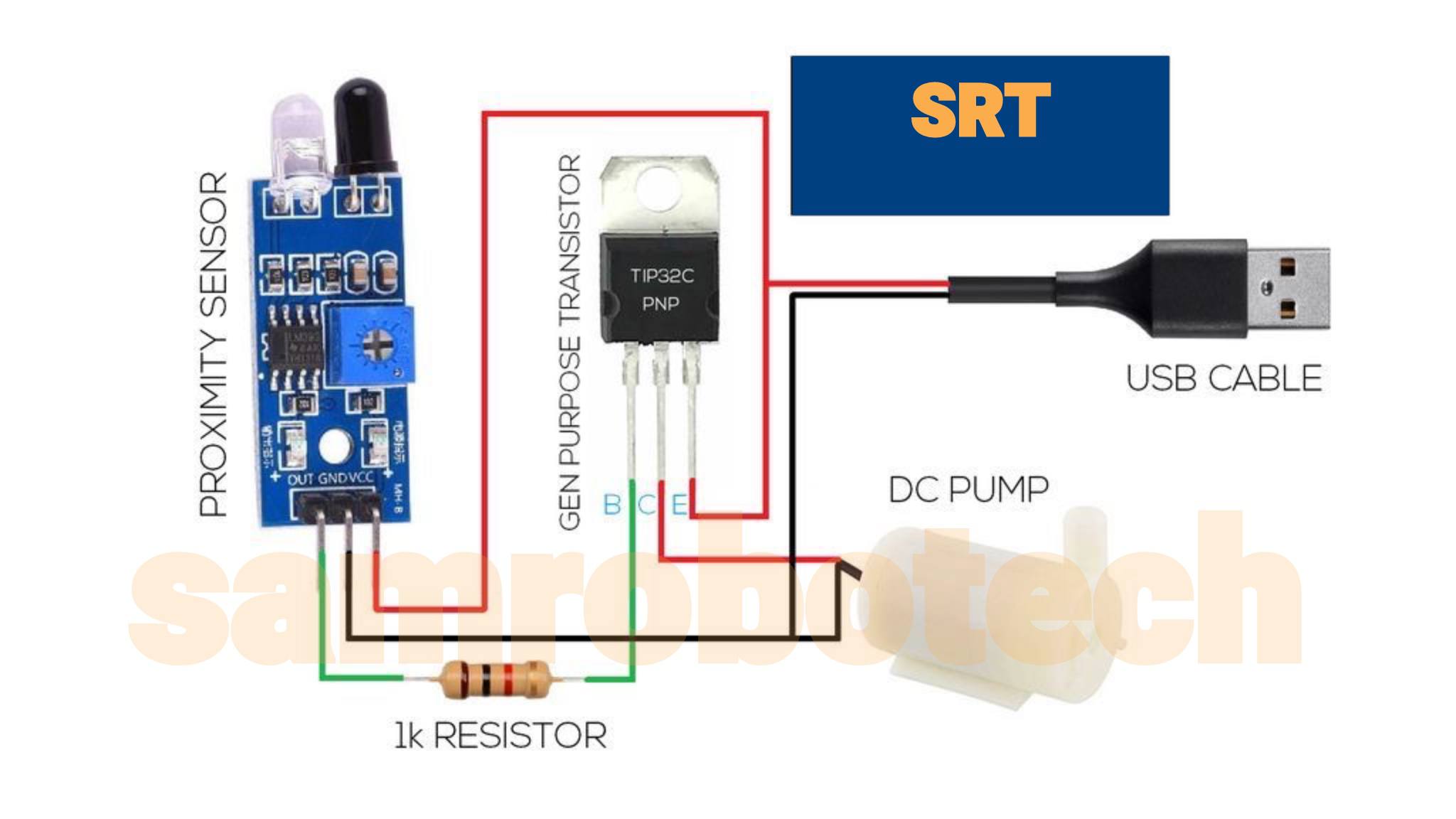

نقشه سیم‌کشی مدار

(در این قسمت عکس نقشه را قرار بدهید)

در این نقشه می‌بینید که:

• VCC و GND سنسور از کابل USB تغذیه می‌شوند.

• خروجی سنسور به پایه Base ترانزیستور متصل است (از طریق مقاومت ۱k).

• پمپ آب مستقیماً از ترانزیستور فرمان می‌گیرد و با USB روشن و خاموش می‌شود و نحوه اتصال پمپ به آب به این صورت است که پایه کلکتور ترانزیستور به یک سر پمپ آب و پایه دیگر پمپ آب به زمین متصل میشود .

مزیت‌های این پروژه

• قیمت کمتر از ۲۰۰ هزار تومان

• ساخت در کمتر از ۱۰ دقیقه

• بدون ابزار تخصصی

• بدون کدنویسی

• مناسب استفاده در آشپزخانه، آزمایشگاه یا پروژه‌های دانشجویی

• قابل ارتقا به شیر آب اتوماتیک حرفه‌ای با میکروکنترلر

جمع‌بندی

این مدار یکی از ساده‌ترین و کاربردی‌ترین پروژه‌های الکترونیکی برای ساخت شیر آب لمسی است.
اگر می‌خوای نسخه پیشرفته‌ترش را با ESP32، نمایشگر یا تنظیم شدت پمپ بسازی، آموزش کامل آن نیز در سایت قرار دارد.
